Lézervágógép felépítése és működési elv elemzése

A lézeres vágógépek hatékony vágószerszámok, amelyeket széles körben használnak a modern gyártásban, különösen a fémek, nem fémek és különféle anyagok feldolgozására. A pontos szerkezeti kialakítás és az erőteljes funkcionalitás mellett ezek a gépek nagy pontossággal és sebességgel teljesíthetik a komplex vágási feladatokat. Ez a cikk mélyreható elemzést nyújt a lézeres vágógép fő alkotóelemeiről, valamint azok funkcióiról és alapelveiről.

1.

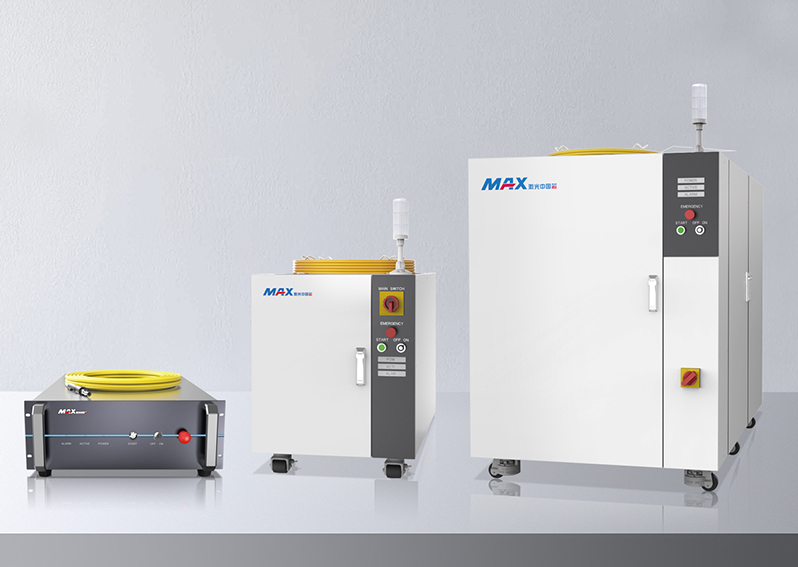

Lézergenerátor

FUNKCIÓ: A lézergenerátor a lézervágógép alapkomponensének, amely felelős a nagy energiájú lézersugár előállításáért.

Alapelv: A lézergenerátor nagy intenzitású, monokróm lézernyalábokat bocsát ki egy lézerközegen keresztül (például gáz, szilárd vagy félvezető) egy gerjesztési forrás hatására. A lézervágó gépekben használt általános típusú lézerek a CO2 lézerek és a szálas lézerek.

Optikai rendszer

FUNKCIÓ: Az optikai rendszer felelős a lézernyalábról a lézergenerátorról a vágófejre történő továbbításáért, valamint a lézer fókusz- és sugárminőségének beállításáért.

Alapelv: Az optikai rendszer általában tükröket, lencséket és optikai szálakat tartalmaz. A lézernyalábot ezeknek az alkatrészeknek az irányítják és összpontosítják, hogy biztosítsák a lézer pontos elhelyezkedését és koncentrációját. A szálas lézeres vágógépek optikai szálakat használnak a lézer közvetlenül a vágófejhez történő továbbításához, míg a CO2 lézercsökkentő gépek tükröket használnak a lézer továbbításához a vágóhelyre.

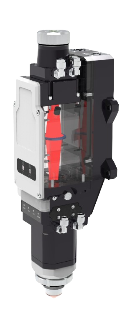

Vágófej

FUNKCIÓ: A vágófej a lézervágógép "szerszámaként" működik, a lézernyalábot a munkadarab felületére fókuszálva, miközben szabályozza a gázáram irányát.

Alapelv: A vágófej lencséket és fókuszálási tükröket tartalmaz, hogy a lézernyalábot a munkadarab vágási területére összpontosítsa. Ezenkívül a vágófej kiegészítő gázfúvókával van felszerelve, amely elolvasztja az olvadt fémet a sima vágás és a kiváló minőség biztosítása érdekében.

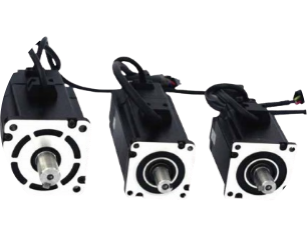

Mozgási rendszer

FUNKCIÓ: A mozgási rendszer lehetővé teszi a lézer vágógép számára, hogy pontos kétdimenziós vagy háromdimenziós vágási mozgást hajtson végre a munkadarab felületén.

Alapelv: A mozgási rendszer meghajtó motorokból, sínekből, szervo motorokból és precíziós sebességváltó alkatrészekből áll. A numerikus vezérlőrendszeren (CNC) a mozgási rendszer biztosítja a lézerfej nagy pontosságú mozgását az X, Y és Z tengelyek mentén, garantálva a vágási út és a munkadarab pontos igazítását.

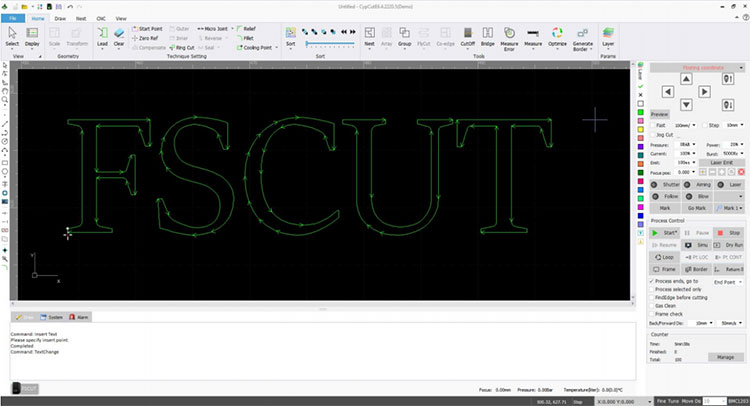

CNC vezérlő rendszer

FUNKCIÓ: A CNC rendszer felelős a lézervágógép általános vezérléséért és ütemezéséért, pontosan kezelve a vágási folyamat minden részletét.

Alapelv: A CNC rendszer beállítja a paramétereket, például a lézerteljesítményt, a vágási sebességet, az adagolási sebességet és a fókuszt a bemeneti vágási terv vagy program alapján, biztosítva, hogy a vágási folyamat zökkenőmentesen folyjon. A modern lézervágó gépek általában fejlett számítógépes vezérlőrendszereket használnak, amelyek magas szintű automatizálást kínálnak.

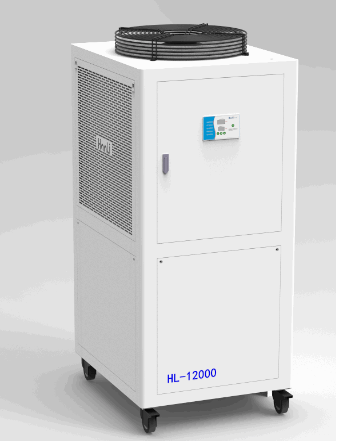

Hűtőrendszer

FUNKCIÓ: A hűtőrendszer megakadályozza a kritikus alkatrészek, például a lézergenerátor és a vágófej túlmelegedését a nagy teljesítményű lézer működése során, biztosítva a stabil gépek teljesítményét és pontosságát.

Alapelv: A hűtőrendszer víz- vagy levegőhűtést használ a kulcsfontosságú alkatrészek hőmérsékletének valós időben történő szabályozására, megakadályozva a hő felhalmozódását, amely negatívan befolyásolhatja a teljesítményt. Ez általában tartalmaz egy hűtőfolyadék tartályt, szivattyút és hőcserélőt.

Kipufogórendszer

Funkció: A kipufogó rendszer eltávolítja a vágási folyamat során előállított füstöt és káros gázokat, biztosítva a tiszta munkakörnyezetet és a megfelelő gép működését.

Alapelv: A lézercsökkentés jelentős mennyiségű füstöt és káros gázokat generál. A kipufogórendszer porgyűjtő eszközöket és szellőztetőcsatornákat használ ezeknek a részecskéknek a vágási területről történő eltávolítására, biztosítva a tiszta és biztonságos munkakörnyezetet.

2. Lézervágó gép működési elve

A lézervágógép működési elve a következőképpen foglalható össze: a lézergenerátor nagy teljesítményű lézernyalábot állít elő, amelyet az optikai rendszeren keresztül továbbítanak a vágófejre. A vágófej ezután a lézernyalábot a munkadarab felületére fókuszálja. A lézerből származó magas hő megolvasztja vagy elpárolog az anyagot, míg a kiegészítő gázok elrobbantják az olvadt anyagot, és befejezik a pontos vágást.

A lézervágás előnyei:

Nagy pontosságú: A lézernyaláb rendkívül finom, lehetővé téve a mikron szintű pontosságot.

Nagy sebességű vágás: A lézeres vágás nagy vágási sebességet kínál, különösen a vékony lapok esetében.

Érintkezésen kívüli feldolgozás: A lézeres vágás egy nem érintkezés nélküli folyamat, elkerülve a mechanikus szerszámok kopását.

Huawei lézer

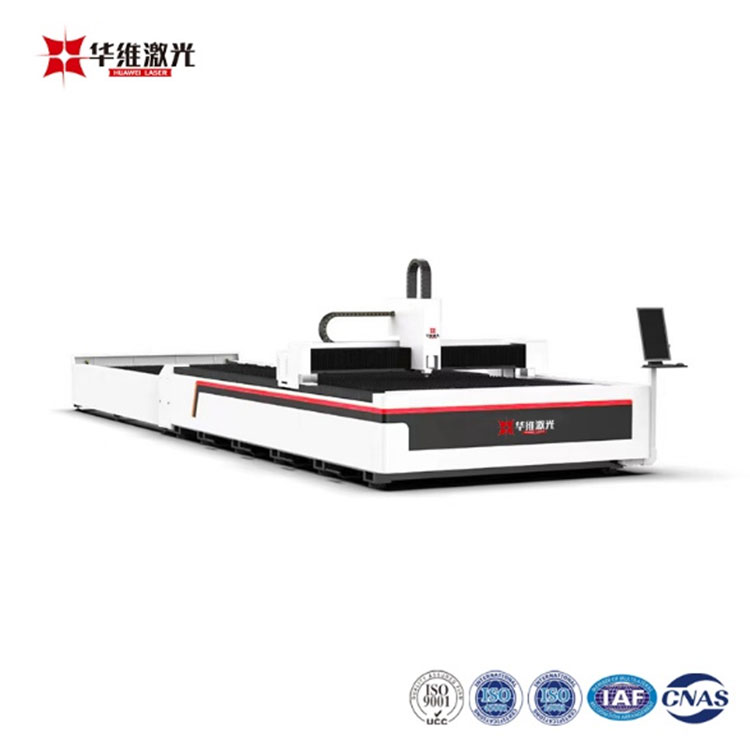

A lézeres berendezések iparának vezető gyártójaként a Huawei Laser Lasering évek óta technológiai innovációt és szakértelemmel jár nagy hatékonyságú, stabil és pontos lézervágó megoldások biztosítására. A Huawei lézer kiválasztása nem csupán egy nagyteljesítményű lézercsökkentőgép beszerzését jelenti; Ez azt jelenti, hogy egy megbízható partner elkötelezettségét kapja, hogy támogatja Önt a termelési utazás során. Fejlett technológiával és figyelmes szolgáltatással, a Huawei Laser's30000W-os csere-platform szál lézervágógép Kivételes pontosság és sebesség biztosítása, a különféle iparágak igényeinek kielégítése.

Huawei lézer - Világítsa meg a jövőjét és hajtsa végre az ipari növekedést!
