A huzaltáplálás megértése a lézerhegesztésben

A huzaltáplálási technológia a lézerhegesztésben kulcsfontosságú elem a kiváló minőségű hegesztés eléréséhez. A huzal anyagának ésszerű kiválasztásával az átmérő, a huzaltáplálási módszer és a huzaltáplálási sebesség pontos szabályozása, a hegesztési hatékonyság és az ízületi minőség javítható. A következő részletek a huzal -adagoló, a huzalválasztás, a huzaltáplálási sebesség és az egyéb műszaki pontok működési elve.

1.

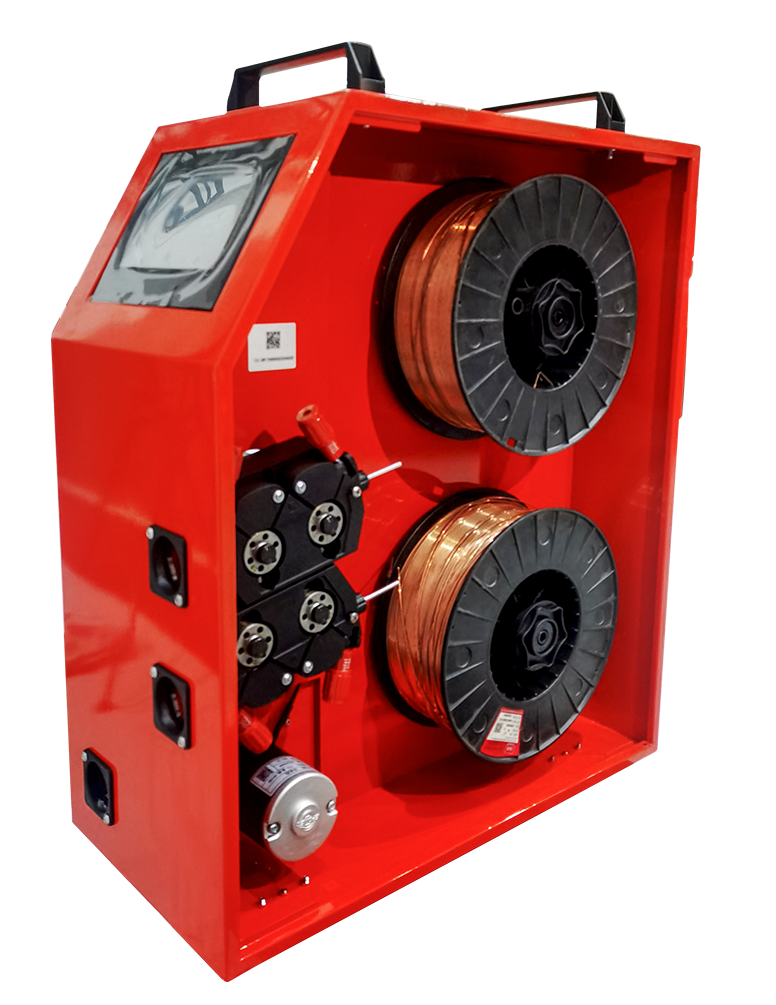

A huzaladagoló egy olyan eszköz, amelyet kifejezetten a hegesztőhuzal eljuttatására használnak a lézerhegesztési területre. Munkafolyamata a következő fő linkeket tartalmazza:

Huzaltápláló motor:A huzaladagoló a huzaltáplálási rendszert a motoron keresztül hajtja, hogy a hegesztőhuzalt a hegesztőpisztolyba nyomja.

Huzaltápláló cső:A huzaladagoló a hegesztési huzalt a hegesztőpisztolyba egy karcsú kézbesítési csőn keresztül táplálja. A huzaltábó csövet általában ívelt formában tervezik, hogy a hegesztőhuzal simán táplálkozzon.

Drót fúvóka:A hegesztőpisztolyhoz szállított hegesztési huzal a fúvókán keresztül lép be a lézernyaláb hegesztési területére, és a hegesztési alkatrészen a lézernyalábmal együtt hat.

A huzaltáplálási rendszernek általában szinkronban kell működnie a lézerhegesztő berendezéssel, hogy biztosítsa a hegesztőhuzal pontos szállítását és a lézersugár hatékony besugárzását, ezáltal biztosítva az olvadt medence stabilitását és a hegesztett ízület minőségét.

2. Hegesztési huzal anyagok kiválasztása

A hegesztési huzal anyag kiválasztása közvetlenül befolyásolja a hegesztési minőséget és az ízület szilárdságát. A különböző alapanyagokhoz különféle típusú hegesztési huzalokra van szükség a hegesztett ízület teljesítményének biztosítása érdekében. Általános hegesztési huzal anyagok közé tartozik a rozsdamentes acél hegesztőhuzal, az alumínium ötvözet hegesztőhuzala, a rézhegesztőhuzal stb. A következő tényezőket kell figyelembe venni:

Alapanyag -illesztés:A hegesztőhuzal kémiai összetételének meg kell egyeznie az alapanyaggal, hogy elkerülje a hegesztési hibákat az anyagi inkompatibilitás miatt.

Mechanikai ingatlankövetelmények:A hegesztőhuzal anyagának mechanikai tulajdonságainak (például erő, keménység stb.) Meg kell felelniük az alkalmazási követelményeknek annak biztosítása érdekében, hogy az ízület elegendő szilárdsággal rendelkezik.

Korrózióállóság és magas hőmérsékleti ellenállás: Bizonyos speciális környezetekben használt alkatrészeknél a hegesztési huzal korrózióállóságának és magas hőmérsékleti ellenállásának is meg kell felelnie a releváns szabványoknak.

3. Huzal átmérőjének kiválasztása

A huzal átmérőjének mérete közvetlenül befolyásolja a töltőanyag mennyiségét, az olvadt medence vezérlését és a hegesztési sebességet. A közös huzal átmérője általában 0,8 mm és 2,4 mm között van, és a specifikus szelekció a következő tényezőktől függ:

A szülő anyag vastagsága: A vékony lemezhegesztés általában vékonyabb huzalt (például 0,8 mm vagy 1,0 mm) használ az olvadt medence pontos szabályozására, míg a vastag lemezeknek vastagabb huzalt (például 1,6 mm vagy 2,0 mm) szükségesek ahhoz, hogy elegendő töltőanyagot biztosítsanak.

Hegesztési helyzet:A vízszintes vagy függő hegesztési ízületeknél a vékonyabb vezetékek könnyebben kezelhetik az olvadt medencét és csökkenthetik a túlzott olvadt medencék által okozott hegesztési hibákat.

Hegesztési teljesítmény:A magasabb teljesítményű lézerrendszert vastagabb vezetékkel lehet összehangolni, hogy több töltőfém biztosítsa a nagy szilárdságú hegesztési követelményeket.

A megfelelő huzal átmérőjének kiválasztása javítja a hegesztés hatékonyságát, csökkenti a hegesztési hibákat és biztosítja a hegesztett ízület minőségét.

4.

A huzalt általában a hegesztőpisztolyba adják a huzaladagoló huzaltábóján keresztül. A hegesztési huzal hegesztőpisztolyba történő etetésének folyamata nagyon pontos, és általában többféle módon létezik:

Mechanikus huzaltáplálási rendszer:A hegesztési huzalt a motor és a hajtókerék vezeti a huzaltápláló csőbe, majd a hegesztési huzalt a lézerhegesztési területbe adják a vezetési rendszeren keresztül.

Pneumatikus huzaltáplálási rendszer:Gázt (például nitrogént vagy sűrített levegőt) használnak a hegesztőhuzalt a huzaltápláló cső mentén. Ez a módszer viszonylag egyszerű, de pontos légáram -szabályozást igényel, hogy megakadályozzák a hegesztési huzal elterjedését vagy az elakadást.

A huzaltáplálási folyamatnak gondoskodnia kell arról, hogy a hegesztési huzal sima, megszakadjon, és ne zavarja a többi alkatrészt. A hegesztőpisztoly kialakításának általában van egy vezető eszköze, amely biztosítja a hegesztőhuzal pontos dokkolását a lézersugárral.

5. Huzaltáplálási sebességszabályozás

A huzaltáplálási sebesség az egyik legfontosabb paraméter a lézerhegesztésben. A huzaltáplálási sebesség kiválasztásának figyelembe kell vennie a lézerteljesítményt, a hegesztési sebességet, a huzal átmérőjét és az olvadt medence méretét. Általában a huzaltáplálási sebességet szinkronizálni kell a lézerhegesztés sebességével, hogy a hegesztőhuzalt állandó sebességgel be lehessen adni az olvadt medencébe.

Túlzott huzaltáplálási sebesség:Túl sok töltőfémet okozhat, növelheti az ízület olvadt medencéjét túl nagy vagy túlteljesítést, ami hegesztési hibákat okozhat.

Túl lassú huzaltáplálási sebesség:Ez nem megfelelő hegesztési huzalhoz, túl kicsi olvadt medencéhez, a hegesztési ízület elégtelen szilárdságához és a hiányos hegesztéshez vezethet.

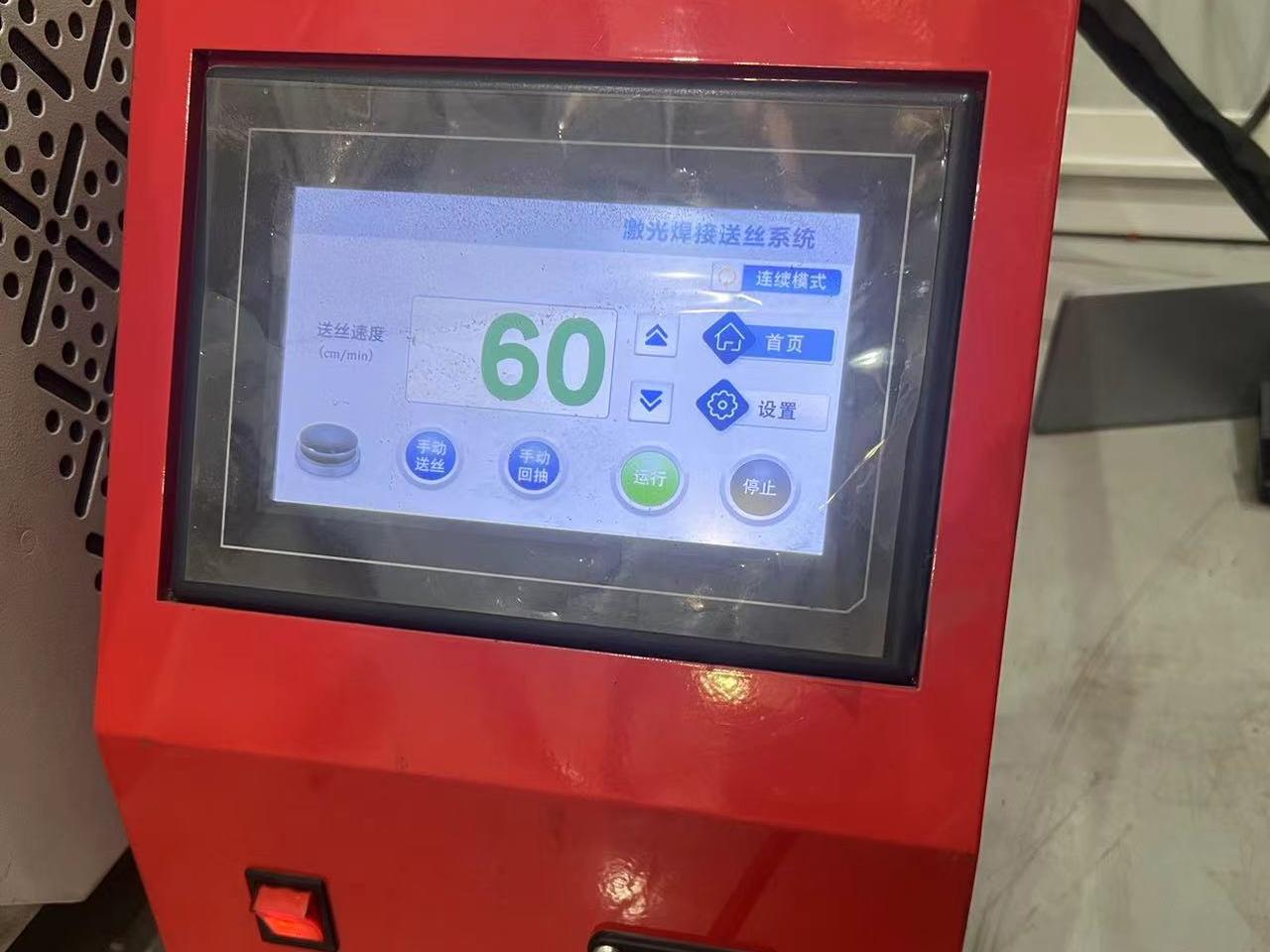

A huzaltáplálási sebesség pontos ellenőrzése érdekében a modern huzaltáplálók általában nagy pontosságú vezérlő rendszerekkel vannak felszerelve, amelyek automatikusan beállíthatják a huzal táplálkozási sebességét a hegesztési folyamat valós idejű visszacsatolása alapján (például a lézerteljesítmény, a hegesztési sebesség, az olvadt medence hőmérséklete stb.) A hegesztési folyamat stabilitásának és kiváló minőségének biztosítása érdekében.

Ha többet szeretne megtudni a lézeres hegesztési technológiáról és a huzaltáplálási megoldásokról, kérjük, vegye fel a kapcsolatot a Huawei Laser -rel. A Huawei Laser a lézeres hegesztési technológia kutatására és fejlesztésére és fejlesztésére összpontosít, átfogó technikai támogatást és testreszabott szolgáltatásokat nyújtva a vállalatoknak a hegesztési technológia és a termelési hatékonyság javításának elősegítésére.
